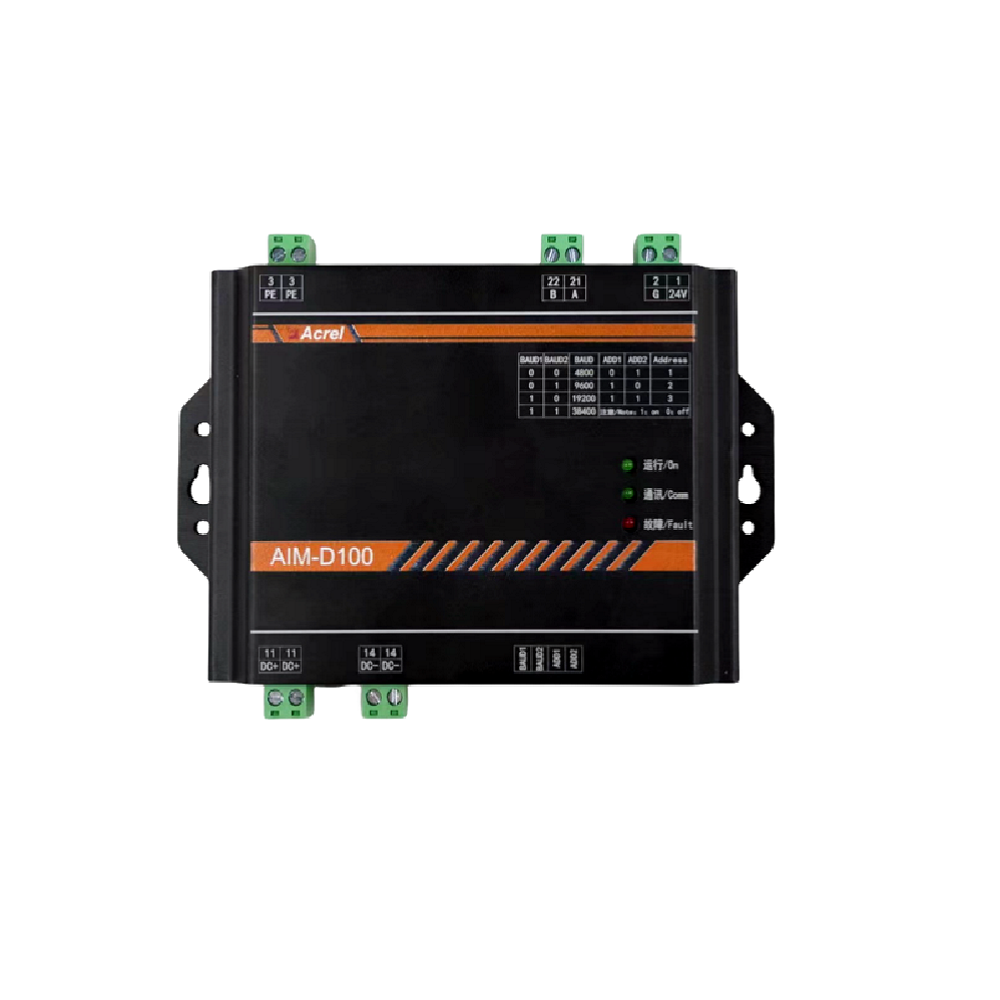

AIM-D100-CAD電動汽車充電裝置直流絕緣監測儀DC0~1000V

隨著工業的發展，很多用電設備和工廠設備采用直流系統供電，直流系統的正極和負極不接地。對于不接地（IT）配電系統，應該進行絕緣電阻的監控以保證供電系統的安全運行。AIM-D100-CAG系列直流絕緣監測儀可以應用在0~1000V的直流系統中，用于在線監測直流不接地系統正負極對地絕緣電阻，當絕緣電阻低于設定值時，發出預警或報警信號。產品主要針對DC 0~1000V范圍的電動汽車充電裝置的絕緣監測而設計，也可以應用在儲能直流、變電站的直流屏、UPS供電系統、光伏直流系統及其它直流電網等直流系統。

產品簡介

技術參數

產品選型

外形尺寸

產品報價

1 概述
隨著工業的發展，很多用電設備和工廠設備采用直流系統供電，直流系統的正極和負極不接地。對于不接地（IT）配電系統，應該進行絕緣電阻的監控以保證供電系統的安全運行。
AIM-D100-CAG系列直流絕緣監測儀可以應用在0~1000V的直流系統中，用于在線監測直流不接地系統正負極對地絕緣電阻，當絕緣電阻低于設定值時，發出預警或報警信號。
產品主要針對DC 0~1000V范圍的電動汽車充電裝置的絕緣監測而設計，也可以應用在儲能直流、變電站的直流屏、UPS供電系統、光伏直流系統及其它直流電網等直流系統。
2 功能特點
■ 電阻監測功能。產品可以監測直流系統正負極對地的絕緣電阻，當絕緣電阻低于設定的預警和報警值時，能發出預警和報警信號。
■ 電壓監測功能。產品可以監測直流系統正負極之間的電壓，正負極對地電壓，測量范圍為0~1000V。
■ 電流監測功能。產品可以監測直流系統電流，僅AIM-D100-CAGI型有此功能。
■ LED指示功能。產品面板具有運行、通訊和故障LED指示燈，可以顯示產品狀態。
■ 通訊組網功能。產品具有1路RS485接口，采用Modbus-RTU協議，可以進行數據交互。
■ 金屬外殼。產品采用金屬外殼，壁掛式安裝，也可以使用配件導軌安裝。
■ 插拔端子。產品采用插拔端子接線，方便接線和安裝。

項目		技術指標
輔助電源		DC 9~36V
最大功耗		≤3W
電壓監測	電壓范圍	DC 0~1000V
電壓監測	測量精度	0.5級
電流監測	電流監測	根據額定電流選擇分流器接入；僅CAI型支持
電流監測	測量精度	5%
絕緣監測	絕緣電阻范圍	1kΩ~10MΩ
	預警報警范圍	10kΩ~10MΩ
	測量精度	1~10kΩ：±1k；10k~500k：≤3%
	系統泄漏電容	≤5μF
	絕緣監測時間	500ms/次；1000ms/次
報警方式		LED指示燈
通訊方式		RS485通訊，Modbus-RTU協議
安裝方式		壁掛式安裝，導軌安裝（隨貨塑料支架）
防護等級		IP30
環境參數	工作溫度	-40~+75℃
	存儲溫度	-40~+125℃
	相對濕度	<95%，不結露
	海拔高度	<2000m

AIM-D100-CA型直流絕緣監測儀采用金屬外殼，其外形尺寸如下圖所示。（單位：mm）

AIM-D100-CAI型直流絕緣監測儀采用金屬外殼，其外形尺寸如下圖所示。（單位：mm）
