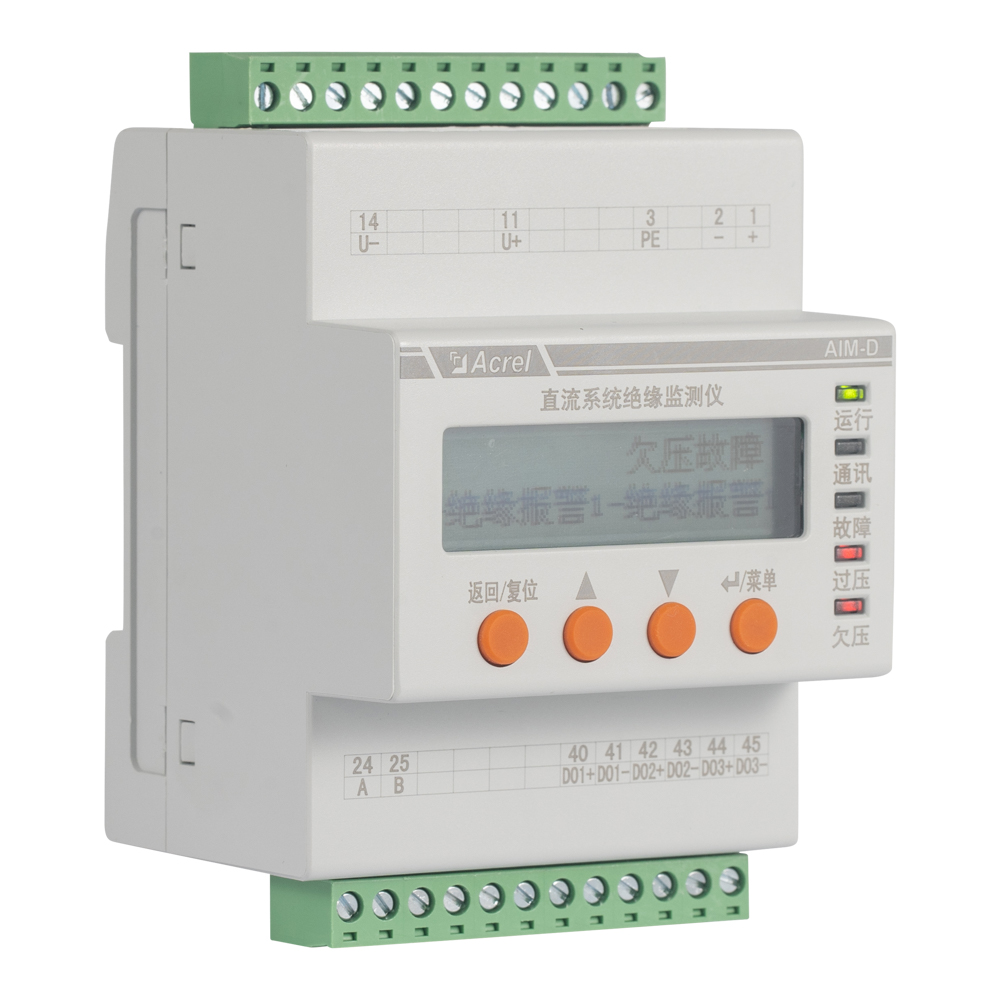

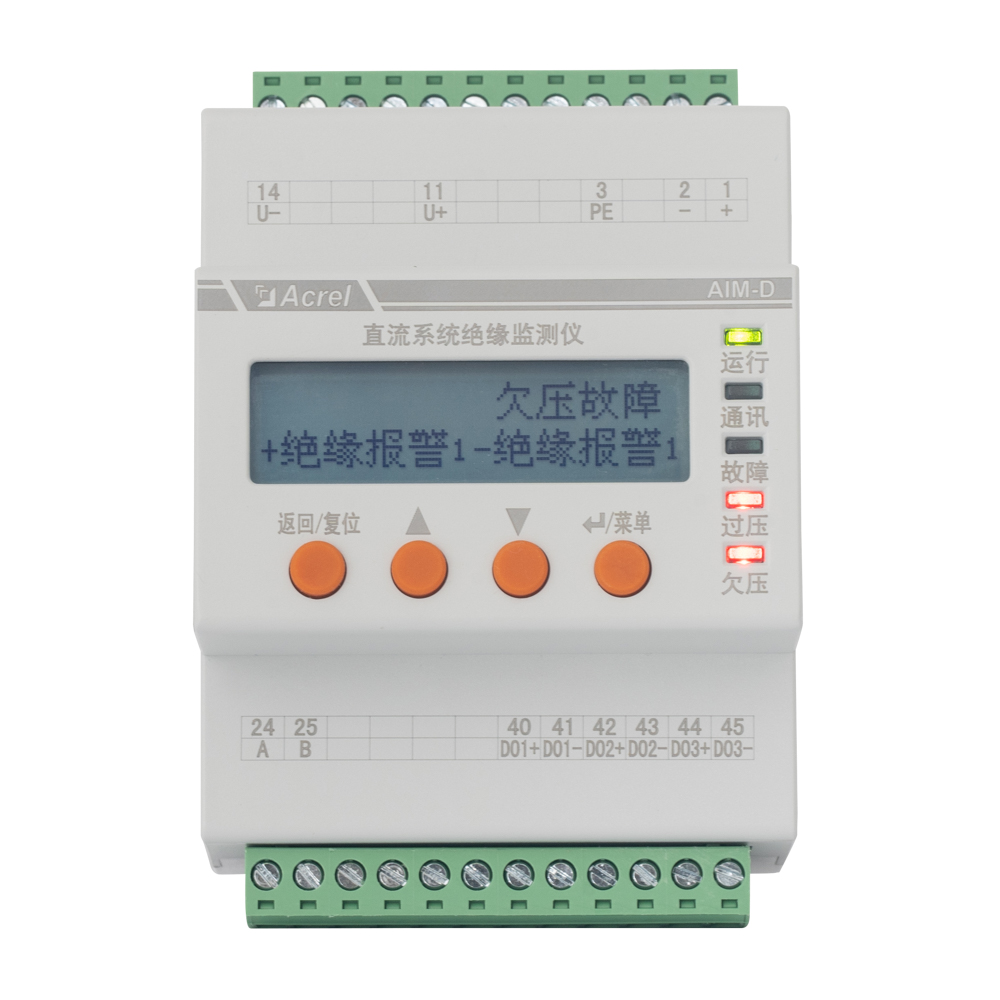

AIM-D100-TH光伏UPS供電直流絕緣監測儀10~1000V

AIM-D100-T系列直流絕緣監測儀可以應用在10~1000V的直流系統中，用于在線監測直流不接地系統正負極對地絕緣電阻，當絕緣電阻低于設定值時，發出預警或報警信號。

產品基于不平衡橋原理，避免了平衡橋在正負極同時存在接地故障時無法檢測絕緣電阻的問題。

產品可以應用在發電廠家、變電站的直流屏、電動汽車充電裝置、UPS供電系統、光伏直流系統、儲能系統及其它直流電網等直流系統。

隨著工業的發展，很多用電設備和工廠設備采用直流系統供電，直流系統的正極和負極不接地。對于不接地（IT）配電系統，應該進行絕緣電阻的監控以保證供電系統的安全運行。

AIM-D100-T系列直流絕緣監測儀可以應用在10~1000V的直流系統中，用于在線監測直流不接地系統正負極對地絕緣電阻，當絕緣電阻低于設定值時，發出預警或報警信號。

產品基于不平衡橋原理，避免了平衡橋在正負極同時存在接地故障時無法檢測絕緣電阻的問題。

產品可以應用在發電廠家、變電站的直流屏、電動汽車充電裝置、UPS供電系統、光伏直流系統、儲能系統及其它直流電網等直流系統。

功能特點:

■ 電阻監測功能。產品可以監測直流系統正負極對地的絕緣電阻，當絕緣電阻低于設定的預警和報警值時，能發出預警和報警信號。

■ 電壓監測功能。產品可以監測直流系統正負極之間的電壓，正負極對地電壓。

■ 過欠壓報警功能。產品可以監測直流系統電壓波動情況，當出現過壓或欠壓時，能及時發出報警信號。

■ 預警報警功能。產品具有2組獨立可調的設定值，可以設定預警值和報警值。

■ LED指示功能。產品面板具有運行、通訊和故障、過壓、欠壓LED指示燈，可以顯示產品狀態。

■ LCD顯示功能。產品采用128*32點陣液晶顯示，可以顯示參數信息。

■ 繼電器輸出功能。產品具有3路繼電器輸出，可以選擇常開或者常閉模式。

■ 事件記錄功能。產品能夠記錄報警發生的時間和故障類型，方便工作人員排查故障。

■ 通訊組網功能。產品具有1路RS485接口，采用Modbus-RTU協議，可以進行數據交互。

■ 導軌安裝。產品采用標準35mm導軌安裝。

■ 插拔端子。產品采用插拔端子接線，方便接線和安裝。
AIM-D100-T系列直流絕緣監測儀采用塑料外殼，其外形尺寸如下圖所示。（單位：mm）

AIM-D100-T系列絕緣監測儀采用導軌式的安裝方式，將儀表裝在標準35mm導軌上，用卡扣固定，便可完成安裝。如下圖所示：
